报告名称：MF3000流量计烟丝风送系统在线流量测试报告

安装地点：喂丝盘*卷烟机的风送料管

应用场合：风力送丝系统

检测目的：1.通过检测各卷烟机料管烟丝流量，实现烟丝在线观测、统计

　　　　　2.实现各送丝料管烟丝流量的分配与调控

测试概述：

1、安装工况：

MF3000流量计安装于喂丝机出口到卷烟机之间的垂直管道上，烟丝通过气力由下*上流过已安装了MF3000流量计的垂直管道，卷烟机为间歇性供丝，大概每供丝20秒停顿一次每次停40秒，这样连续间歇工作。

2、调试过程：

用称重法来获取一个参考流量值，我们准备四份50kg的烟丝；第一次通过人工喂丝单独供给一根管道50kg的烟丝，并通过秒表记时计算实烟丝流量进行流量计的参数标定，经过称重比较获得流量计的实际计量精流量；*次我们采用机器喂丝来模拟实际生产工况。

总结：

MF3000质量流量计在烟厂烟丝质量流量测量领域难度系数相对比较大，因为相对于电厂、水泥厂、化工厂等工况，烟厂管道流态不稳定并且为间歇性流动，烟丝为絮状。在此之前微波流量计在国内通常都是用来测量煤粉、石灰粉、粮食、盐粒、塑料颗粒等，物料流态连续稳定的工况；此次我们邀请德国MuTec技术工程师来我国内烟厂交流指导，利用国外多年累积成熟的烟厂应用经验进行现场标定指导，经测试获得了0.6%的测量精度；经过我们反复的实验和对比现在MF3000烟丝流量计已成功在国内烟厂应用。

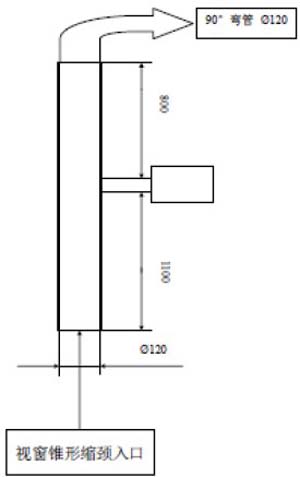

图1 MF300安装示意图

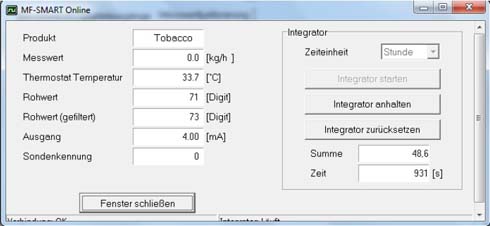

图2 MF3000软件显示数据(手动送丝)

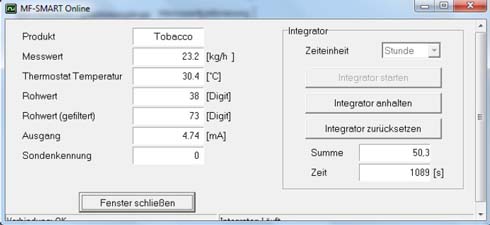

图3 MF3000软件显示数据(机械送丝)

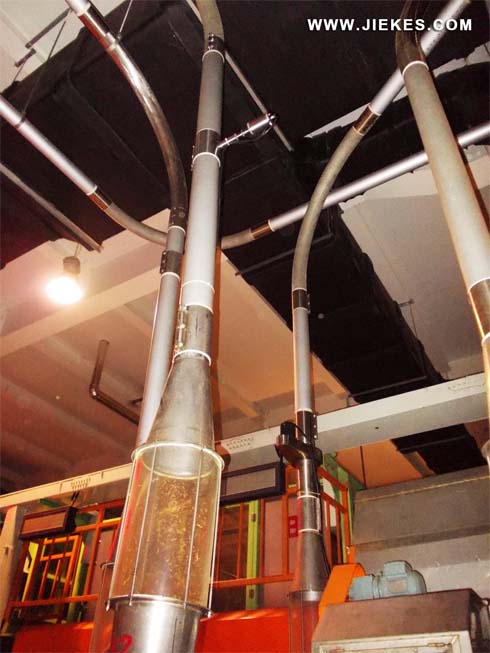

图4 MF3000现场图片
