图1为某硫磺厂的硫磺装卸车间，当硫磺装卸，特别是由皮带机输送到邻近车间时，产生的扬尘较大，为防止爆炸的危险及保护工人的身体健康，需要对该车间的粉尘浓度进行实时在线监控。

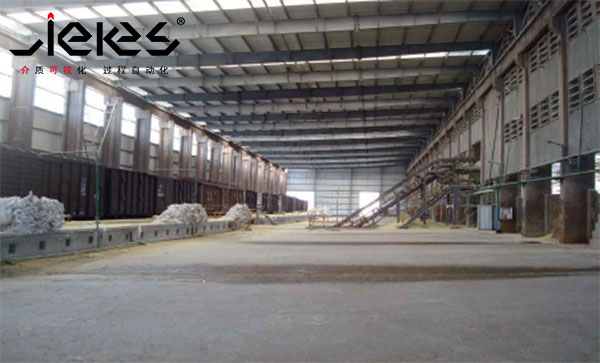

图 1. 某硫磺厂硫磺装卸车间

图 2. 硫磺颗粒

由于皮带输送造成的扬尘较大，故选择皮带附近为一个监测点，安装了蓝色的 Dumo-JS环境粉尘仪（见下图）

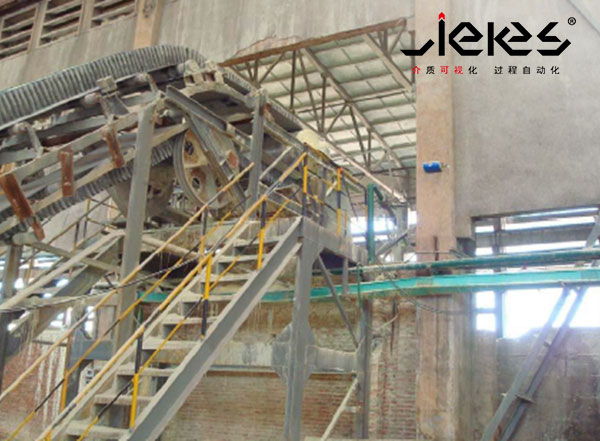

图 3. 环境粉尘仪安装位置

Dumo-JS环境粉尘仪特点、参数及功能介绍：

特点：

• 采用世界上**的交流静电感应原理进行实时在线测量

• 仪表具备自动标定功能

• 铸铝合金测量腔体，尺寸 80×234mm，强制排气型

• 同时具备模拟量和开关信号输出

参数：

• 测量介质： 环境中的粉尘颗粒（TSP）

• 粉尘直径： 大于 0.3µm

• 测量范围： 0.1mg/m3~1kg/m3

• 测量原理： 静电交流感应原理

• 阻尼时间： 0 秒~90 分钟

• 环境温度： -20~60℃

• 壳体材质： 铝，不锈钢

• 探杆材质： S316 不锈钢镀涂特氟隆防腐蚀

• 供电电压： 24VDC

• 输出信号： 2 个报警信号输出；隔离 4-20mA 电流输出；

• 通讯方式： RS485 通讯；

• 整机功率： 小于 5W

• 整机重量： 3KG

功能介绍：

实时在线监测硫磺车间粉尘无组织排放。以进行爆炸临界报警及保护车间作业环境。

Dumo-JS可以测量浓度低于 1mg/m³的粉尘环境，也可以测量高达 1kg/m³的浓度值。并能检测到*小 0.3um直径的粉尘颗粒。DUMO设有两个报警信号输出：预警和报警，同时配有三色指示灯。输出信号为 4-20mA模拟信号配备RS485 通讯接口。

仪表工作原理：

Dumo-JS 是一种测量总悬浮颗粒（TPS）浓度的在线实时检测仪器，基于静电感应原理：在测量通道内，荷电粉尘经过或碰撞传感器时，在传感器上产生电动势（与粉尘浓度成正比）。Dumo-JS 算法程序将此电动势中的直流部分滤出作为参考，交流部分用于粉尘浓度的计算。

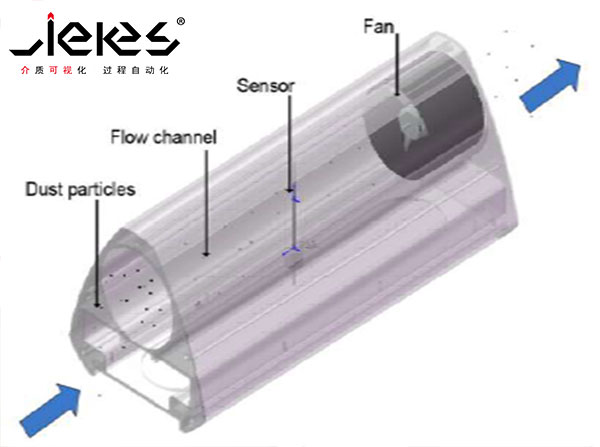

 5. DUMO 环境粉尘仪工作原理图

如上图所示，在 Dumo-JS取样风扇的抽取下，粉尘进入 Dumo-JS测量通道，当粉尘颗粒撞击或经过传感器的时候，将静电电势转移到传感器上。这个电势（AC+DC）被测量并放大,然后转换成毫安信号。毫安信号输出对应粉尘颗粒的浓度。由于*的测量原理及*的信号处理技术，仪表不受粉尘粘附探杆的影响。

与光学原理的粉尘仪比较：

• 真正的实时在线粉尘检测

• 比光学粉尘仪具有更高的性价比

• 安装简单方便

• 基本免维护

• 震动不影响测量性能

• 颗粒的颜色没有影响

• 水滴滴落不会影响粉尘颗粒的测量

• 反映速度远快于光学粉尘仪

• 可以测量更小的粉尘浓度

• 无消耗件更换，比如灯泡等

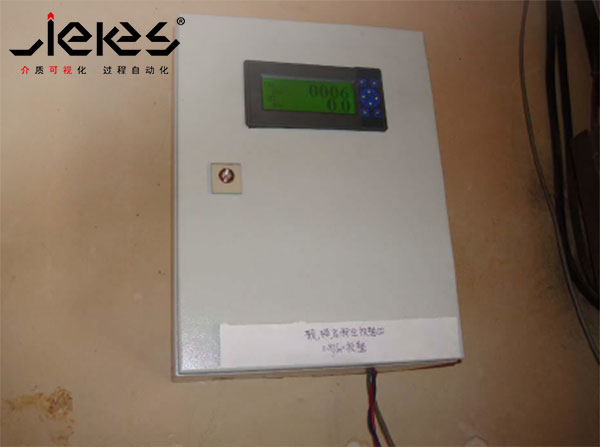

下图为粉尘仪信号输入到一报警显示仪中，该显示仪安装在控制室中。
